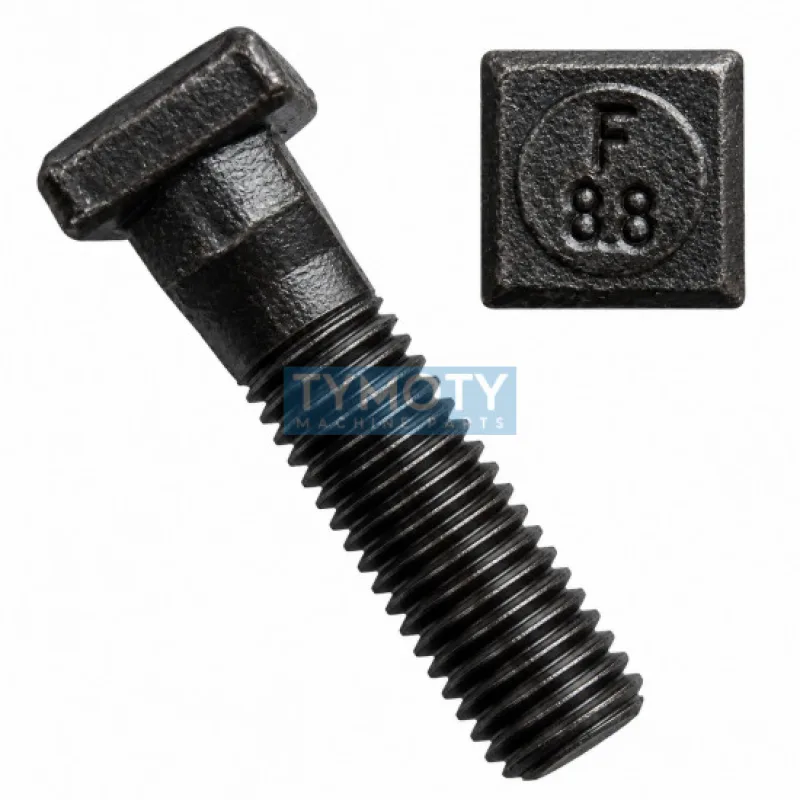

Skrutka na T-drážky /DIN 787/, AMF, M20X20X200 - 84129

Šrób pre T-drážky /DIN 787/, AMF, M20X20X200 - 84129Pevnostný šrób pre T-drážky podľa normy DIN 787 od renomovaného výrobcu AMF predstavuje základný upínací prvok na fixáciu obrobkov a prípravkov na strojových stoloch obrábacích strojov. Vedenie šróbu je presne frézované pre optimálne usadenie v drážke stroja.Alternatívne označenie a identifikácia:Objednávacie číslo AMF: 84129ID produktu: 148601Typové označenie: M20x20x200Ekvivalenty: DIN 787 M20x20x200, AMF84129Konstrukčné vlastnosti a spracovanie:Materiálové vyhotovenie: Zušľachtená oceľ, kovaná pre maximálnu mechanickú odolnosť.Závit: Metrický závit s valcovaným profilom, ktorý vykazuje vyššiu pevnosť než rezané závity.Hlava šróbu: Tvarovaná pre T-drážky zodpovedajúce norme DIN 650.Povrchová úprava: Černený pre základnú ochranu proti korózii.Pevnostná trieda: Zodpovedá štandardu 12.9 pre maximálne prípustné upínacie sily.ParametrHodnotaZávit (G)M20Šírka T-drážky (a)20 mmCelková dĺžka (L)200 mmDĺžka závitu (b)125 mmRozmer hlavy (e)32 mmVýška hlavy (k)12 mmNormaDIN 787VýrobcaAMFHmotnosť530 gTechnická špecifikácia:Tento upínací šrób je navrhnutý na prenos vysokých osových síl vznikajúcich pri mechanickom upínaní. Šrób je vyrobený z kvalitnej zušľachtenej ocele, je kovaný a disponuje valcovaným závitom na zabezpečenie vysokej únavovej pevnosti a presnosti.

Odporúča sa pravidelná kontrola stavu závitu a ľahké mazanie na zachovanie konštantných trecích pomerov pri uťahovaní. Frézované vodiace plochy hlavy zabezpečujú, že šrób v T-drážke pevne sedí a nedochádza k jeho poškodeniu alebo deformácii drážky stola pri dodržaní predpísaných uťahovacích momentov.Oblasť použitia / Príklady aplikácií:Frézovanie a vŕtanie: Fixácia zverákov, upiniek a prípravkov na pracovné dosky frézok.Obrábacie centrá: Univerzálny upínací prvok pre automatizované aj manuálne prevádzky.Lisovanie: Zabezpečenie lisovacích nástrojov v T-drážkach baranov a stolov lisov.Upínacie dosky: Použitie v metrológii a pri montážnych operáciách na doskách s rasterom drážok DIN 650.Montáž a údržba:Pri montáži je potrebné zabezpečiť, aby celá plocha hlavy šróbu dosadala do spodnej časti T-drážky. Šrób by sa mal používať v kombinácii s zodpovedajúcimi podložkami DIN 6340 a maticami DIN 6330B na dosiahnutie optimálnej pevnosti spoja.
