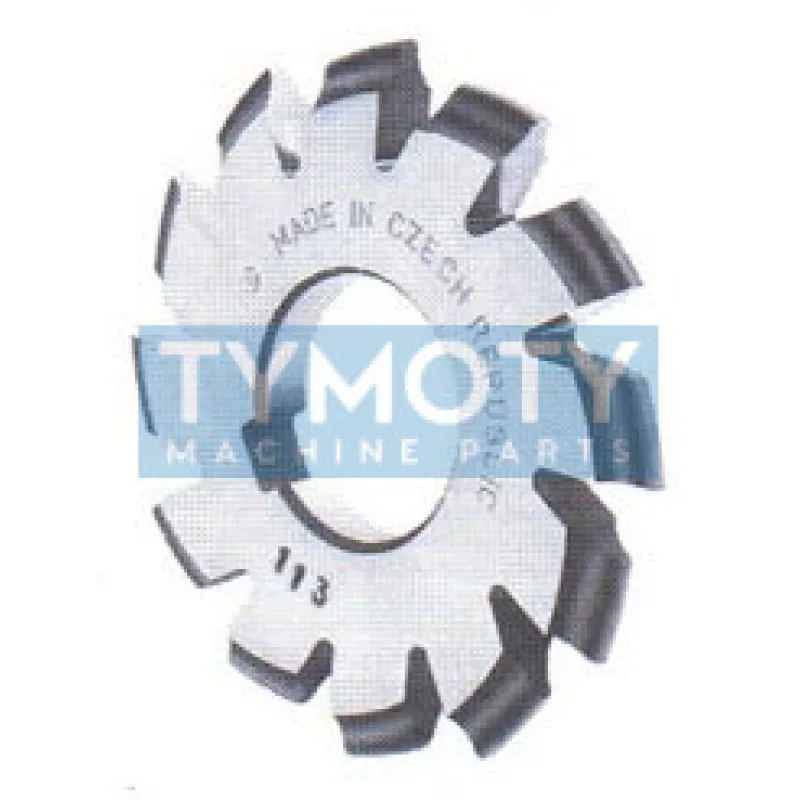

Tvarová kotúčová fréza na evolventné ozubenie, 222509, M 0,5-4
Tvarová kotúčová fréza na evolventné ozubenie s označením 222509 je určená na výrobu evolventného ozubenia delením. Táto fréza je optimalizovaná pre modul 0,5, čo znamená, že je vhodná pre ozubené…
Specifikacia Tvarová kotúčová fréza na evolventné ozubenie, 222509, M 0,5-4
Tvarová kotúčová fréza na evolventné ozubenie s označením 222509 je určená na výrobu evolventného ozubenia delením. Táto fréza je optimalizovaná pre modul 0,5, čo znamená, že je vhodná pre ozubené kolesá s týmto modulom. Modul je základný parameter, ktorý určuje veľkosť zubov a je definovaný ako pomer priemeru roztečnej kružnice k počtu zubov.Fréza má vonkajší priemer D 32 mm, vnútorný priemer d 13 mm a hrúbku s 3 mm. Tieto rozmery sú kritické pre zabezpečenie správneho upnutia a presného obrábania. Fréza je navrhnutá na obrábanie ozubených kolies s počtom zubov v rozmedzí 21 až 25, čo zodpovedá fréze číslo 4 podľa štandardizovanej klasifikácie tvarových fréz na evolventné ozubenie.Použitie tejto frézy je špecifické pre výrobu ozubených kolies delením, čo je metóda, pri ktorej sa ozubenie vytvára postupným odoberaním materiálu z obrobku. Tento proces vyžaduje presné nástroje na dosiahnutie požadovanej geometrie zubov a správnej funkčnosti ozubeného mechanizmu.Fréza je vhodná na použitie v priemyselných aplikáciách, kde je potrebná vysoká presnosť a kvalita ozubenia, ako napríklad v automobilovom priemysle, strojárstve alebo pri výrobe prevodoviek. Je dôležité zabezpečiť správne nastavenie stroja a frézy, aby sa dosiahli optimálne výsledky a minimalizovalo opotrebenie nástroja.
